Описание товара

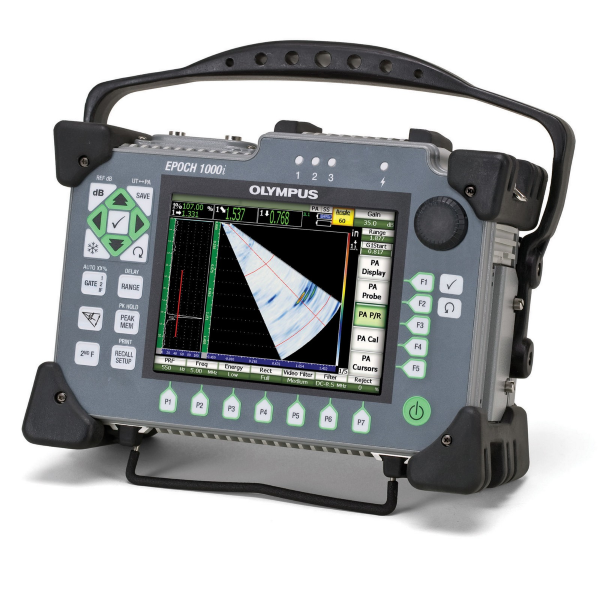

Этот современный, высококачественный дефектоскоп позволяет производить не только традиционные измерения, но также обладает целым рядом дополнительных функций. В частности, он обладает функцией использования фазированных решеток. От остальных моделей этой серии, прибор отличается конструкцией корпуса, дисплеем и наличием специальных ручек, при помощи которых можно производить ручную настройку агрегата. Также эта модель отличается высокой частотой сканирования, что позволяет получать высокоточные результаты за короткое время.
Отличительные особенности:
- Возможность поддержки фазированных решеток.
- Высокая частота сканирования.
- Возможность настроить прибор вручную при помощи специальных ручек на корпусе.
- Конструкция дисплея позволяет передавать четкое изображение даже при ярком дневном свете.
- Встроенная функция визуализации результатов.
Технические характеристики:
| Общие размеры (ширина х высота х толщина) — Ш х В х Т | 252 мм х 177 мм х 107 мм |
| Вес | 3,67 кг вместе с литий-ионной батареей |
| Клавиатура | английская, международная, японская, китайская |
| Языки интерфейса | английский, испанский, французский, немецкий, японский, китайский, русский, итальянский, польский |
| Разъёмы датчиков | BNC или LEMO № 1 |
| Хранение данных | До 10 000 идентификаторов с формой сигнала на стандартной карте CompactFlash ёмкостью 4 Гб |
| Тип батареи | Одна стандартная ионно-литиевая перезаряжаемая батарея |
| Время работы батареи без подзарядки | 8 часов (традиционный режим УЗК); 7 часов (режим фазированной решётки) |
| Питание | От сети переменного тока: 100 В — 120 В, 200 В — 240 В, 50-60 Гц |
| Режим ожидания | Регулируемый, от 15 минут до 120 минут с экономией заряда батареи 50%. |
| Тип дисплея | Цветной трансфлективный ЖК-дисплей VGA (640 x 480 пикселей ) с частотой обновления изображения 60 Гц |
| Размер дисплея (Ш х В, диаг.) | 132,5 мм X 99,4 мм, 165,1 мм |
| Входы / выходы | |
| Порты USB | 1 порт USB-клиент, 3 порта USB-хост |
| RS-232 | Есть |
| Видео-выход | Стандартный выход VGA |
| Аналоговый выход | 4 аналоговых выхода, полная селектируемая шкала 1 В/10 В, макс. 4 мА |
| Выход сигнализации | 6 выходов сигнализации, 5 В TTL, 10 мА |
| Вход/выход синхронизации | Вход синхронизации 5 В TTL, 10 мА Выход синхронизации, 5 V TTL, 10 мА |
| Входы кодировщика | Двухосная линия кодировщика (квадратура) |
| Защита от воздействий окружающей среды | |
| Рейтинг IP | Соответствие требованиям IP66 |
| Работа во взрывоопасной атмосфере | Проведены испытания в соответствии с MIL-STD-810F, метод 511.4, Процедура 1. Атмосфера определяется в соответствии с NFPA 70, Ст. 500 как Класс I, Раздел 2, Group D. |
| Защита от ударных воздействий | IEC 600689-2-27, 60 г, 6 микросек. полусинусоидальный импульс, всего 18 осей |
| Устойчивость к вибрациям | Синусоидальная вибрация, IEC 60068-2-6, 5 Гц — 150 Гц при амплитуде смещения 2 g, 20 циклов |
| Рабочая температура | от -10 ° до 50°C |
| Температура хранения батареи | от -20 ° до 60°C |
| Температура зарядки батареи | от 0 ° до 40°C |
| Характеристики фазированной решётки прибора EPOCH 1000i | |
| Законы фокусировки | 61 |
| Максимальное количество элементов | 64 элемента |
| Максимальная активная апертура | 16 элементов |
| Фильтрация видео | Выкл., Низкая, Высокая |
| Режимы отображения | А-скан, S-скан, линейный скан, С-скан, А-скан+изображение |
| Частота обновления изображения | 60 Гц для всех А-сканов; 20 Гц для всех изображений |
| Генератор | ||
| EPOCH1000, EPOCH 1000iR, EPOCH 1000i (традиционный режим УЗК) |
EPOCH 1000i (режим фазированных решёток) |
|
| Тип генератора | Настраиваемый генератор прямоугольных импульсов | |
| ЧЗИ | от 5 до 6,000 Гц с шагом 5 Гц | Ручная настройка. Максимум 1,520 Гц |
| Напряжение генератора | от 50 до 475 В с шагом 25 В | 40 В или 80 В |
| Длительность импульса | Настраивается от от 25 до 10 000 нс (0,1 МГц) с технологией PerfectSquare | Настраивается от от 40 до 1,000 нс с технологией PerfectSquare |
| Демпфирование | 50 ОМ, 100 ОМ, 200 ОМ, 400 ОМ | неприменимо |
| Задержка генератора | неприменимо | от 0 до 10 с разрешением 2,5 нс |
| Приёмник | ||
| EPOCH1000, EPOCH 1000iR, EPOCH 1000i (традиционный режим УЗК) |
EPOCH 1000i (режим фазированных решёток) |
|
| Коэффициент усиления | от 0 до 110 дБ | от 0 до 80 дБ |
| Максимальный входной сигнал | 20 Вp-p | 250 мВp-p на канал |
| Входное полное сопротивление приёмника | 400 ОМ ± 5% | 50 ОМ ± 10% |
| Полоса пропускания приёмника | от 0,2 МГц до 26,5 МГц по уровню -3 дБ | 0,5 от 0,2 МГц до 12,5 МГц по уровню -3 дБ |
| Задержка приёмника | неприменимо | от 0 до 10 мкс с разрешением 2,5 нс |
| Настройки цифрового фильтра | Стандартный набор фильтров (для контроля согласно стандарту EN12668-1): 7 фильтров Расширенный набор фильтров (не испытан на соответствие EN12668-1): 30 фильтров |
6 фильтров |
| Детектирование | полная волна, положительная и отрицательная полуволна, радиочастота | |
| Отсечка | 0 от 0 % до 80 % высоты экрана с визуальным оповещением | |
| Измерение амплитуды | 0% от 0 % до 110 % высоты экрана с разрешением 0,25 % | |
| Частота измерений | Равна ЧЗИ во всех режимах | |
| Калибровка | ||
| EPOCH1000, EPOCH 1000iR, EPOCH 1000i (традиционный режим УЗК) |
EPOCH 1000i (режим фазированных решёток) |
|
| Автокалибровка |
|
|
| Режимы контроля | Импульс-эхо, раздельно-совмещённый, теневой | Импульс-эхо |
| Единицы измерения | миллиметры, дюймы или микросекунды | |
| Диапазон | 3,33 мм — 26,806 мм на 5900 m/s | 61 закон фокусировки, 3,33 мм до 390,95 мм на 5900 m/s |
| Скорость звука | 635 — 15, 240 м/сек | |
| Смещение нуля | от 0 до 750 мкс | неприменимо |
| Задержка отображения | -59 мм — 25,400 мм | от 0 до макс. диапазона |
| Угол ввода луча | от 0° до 85° с шагом 0,1° | 61 наклонный закон фокусировки с шагом 0.5°, 1.0, 1.5° или 2.0° Настраивается от -80° до +80° |
| Стробы | ||
| EPOCH1000, EPOCH 1000iR, EPOCH 1000i (традиционный режим УЗК) |
EPOCH 1000i (режим фазированных решёток) |
|
| Измерительные стробы | Два полностью независимых строба для измерения амплитуды и времени пролёта | |
| Режим измерений | УЗ-путь | УЗ-путь, глубина |
| Интерфейсный строб | По желанию, с функцией отслеживания строба 1 и строба 2 | неприменимо |
| Начало строба | Настраивается на всём отображаемом диапазон е | |
| Ширина строба | Настраивается от начала строба до конца отображаемого диапазона | |
| Высота строба | Настраивается на уровне от 2% до 95% от высоты экрана | |
| Сигнализации |
|
|
| Опорные маркеры | Два опорных маркера для А-сканов | Два опорных маркера для А-сканов; четыре опорных маркера для изображений |
| Измерения | ||
| EPOCH1000, EPOCH 1000iR, EPOCH 1000i (традиционный режим УЗК) |
EPOCH 1000i (режим фазированных решёток) |
|
| Отображение показаний | Имеется шесть полей показаний (с возможностью ручного или автоматического выбора) | |
| Строб 1 | Толщина, УЗ-путь, проекция, глубина, амплитуда, время пролёта, мин./макс. глубина, мин./макс. амплитуда | |
| Строб 2 | То же, что и для строба 1 | |
| Интерфейсный строб (по желанию) | Толщина | неприменимо |
| Эхо-эхо | Стандартная функция. Выбор между стробами 2-1, 2-ИФ, 1-ИФ | Стандартная |
| Другие измерения | Значение выброса (дБ) для АРД-диаграмм, ЭРД (эквивалентный размер дефекта) для АРД-диаграмм, рейтинг (D) AWS D1.1/D1.5, значение отсечки | |
| DAC/ВРЧ | Стандартная | |
| Точки DAC | До 50 точек, динамический диапазон 110 дБ | До 20 точек, динамический 40 дБ |
| Специальные режимы DAC | DAC 20 % — 80 % , пользовательская кривая DAC (до 6 кривых) | неприменимо |
| Таблица ВРЧ | До 50 точек, динамический диапазон 110 дБ, совместимость со стробом ИФ и с настройками ЧЗИ | До 20 точек, динамический 40 дБ |
| Коррекция криволинейной поверхности | Стандартная функция. При контроле наклонным датчиком коррекция для внутреннего и внешнего диамет | |
Комплектующие:
- EPXT-C-VGA-6 (U8779019): Кабель VGA;
- EP4P/C-USB-6 (U8840084): Кабель USB-клиент;
- EP1000-C-RS232-6 (U8779197): Кабель RS232;
- EP1000-C-26OUT-6 (U8779018): Кабель входа/выхода (выходы сигнализации);
- EP1000-C-9OUT-6 (U8779017): Кабель входа/выхода (аналоговый выход);
- EP4/CH (U8140055): Нагрудный ремень;
- EPXT-EC-X: Внешнее зарядное устройство;
- EPXT-BAT-L (U8760021): Запасная батарея (литий-ионная);
- EP1000-TC-S (U8764078): Малый кейс для транспортировки;
- EP1000-TC-L (U864079): Большой кейс для транспортировки.
Гарантия – 12 месяцев.
