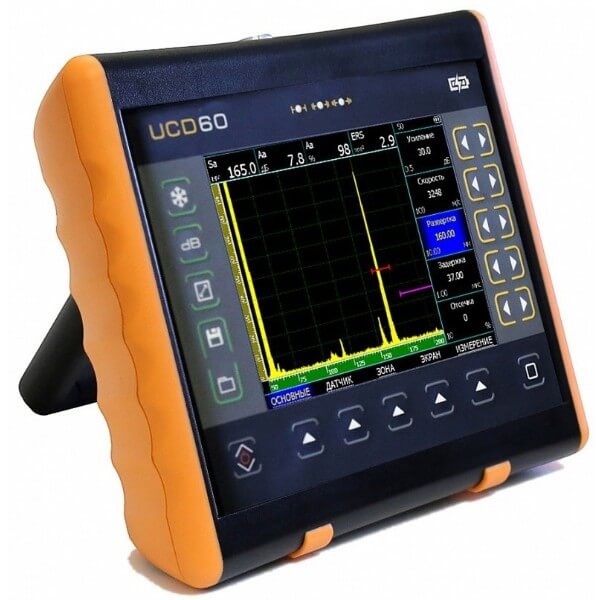

Ультразвуковой дефектоскоп УСД-60
Описание
Ультразвуковой дефектоскоп УСД-60 снабжен мощным регулируемым генератором и малошумящим широкополосным приемником последнего поколения с набором узкополосных фильтров для повышения соотношения сигнал/шум. База данных преобразователей позволяет в одно нажатие загружать из памяти все их параметры, включая АРД-диаграммы. Богатый функционал, включающий функции ВРЧ и АРК, различные степени демпфирования сигнала, огибающую сигнала и функцию усреднения нескольких эхо-сигналов, а также две независимые зоны контроля с индивидуальной логикой определения дефекта, позволяет реализовывать любые современные методики контроля.
Функция автоматической калибровки призмы преобразователя на стандартных образцах СО-3 и V-2, автоматическая калибровка реальной скорости в материале объекта контроля, автоматическая калибровка зоны контроля по прямому и однократному лучу, встроенный помощник расчета геометрии при контроле сварных соединений — позволяют сделать процедуру настройки легкой и понятной.
Вход для двухканального оптического энкодера обеспечивает построение B-скана c координатной разверткой изделия, а также С- и D- сканов в специальных версиях.
Масштабируемая программная структура новой версии дефектоскопа позволяет пользователю самостоятельно в дальнейшем наращивать возможности прибора по мере необходимости работы с TOFD сканерами, 16-и канальными фазированными решетками, многоэлементными сканерами.
Технические характеристики:
| Развертка | мин.: 0 — 2 мкс (0 — 5,9 мм) макс.: 0 — 1000 мкс (0-5950 мм, сталь)) с шагом 0.01, 0.1, 1, 10, 100 |
| Задержка | от -4 мкс до 1000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс |
| Максимальная длина контролируемого материала (сталь) | до 3000 мм (эхо-режим), 6000 мм (теневой режим) |
| Диапазон скоростей |
|
| Задержка в призме | 0 — 100 мкс с шагом 0.01, 0.1, 1 мкс |
| Демпфирование | 25 ом / 50 ом/ 1000 Ом |
| Входной импеданс | 50 ом / 600 ом |
| Зондирующий импульс | радиоимпульс, амплитудой 50 В, с регулируемым числом периодов (0,5-5), и изменяемой частотой радиоимпульса |
| Частота повторений ЗИ | от 50 до 500Гц с шагом 1, 5, 10 и 100 Гц |
| Усилитель | широкополосный: 0.5-20 МГц (-6 дБ) с возможностью выбора узкополосных фильтров |
| Диапазон регулировки усиления | 100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ |
| Временная Регулировка Чувствительности (ВРЧ) | диапазон до 70 дБ, 12 дб/мкс с построением кривой по 20 опорным точкам введенным вручную или от контрольных отражателей |
| Кривая Амплитуда-Расстояние (АРК) | построение по 20 точкам, регулируемая по высоте |
| Детектирование | положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки) |
| Отсечка | компенсированная, 0 — 80% высоты экрана |
| Зоны контроля | две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов |
| Автоматическая Сигнализация Дефектов (АСД) | световая для каждой зоны отдельно и звуковая |
| Измерение временных интервалов | от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимуму сигнала или по переходу через «0» |
| Измерение амплитуды | в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние (АРК) |
| Дисплей | Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете |
| Память | 200 настроек с А-сигналом 1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола) |
| Интерфейс | USB |
| Аккумулятор | Li-ion 10.8В, 5000 mА/ч |
| Время работы | не менее 10 часов работы от встроенного аккумулятора |
| Внешнее питание | блок питания 220В AC |
| Напряжение питания | 15В / 2,5А DC |
| Диапазон рабочих температур | от -30 C до +55 C |
| Размер (В x Ш x Д) | 200 мм x 225 мм x 80 мм |
| Масса | 1,4 кг с аккумуляторами |
Комплект поставки:
| электронный блок УСД-60 со встроенным Li-ion аккумулятором | 1 |
| предустановленное ПО — «Классический УЗ дефектоскоп» | 1 |
| блок питания сетевой 15В / 220В | 1 |
| защитный чехол с блендой и креплением на корпусе оператора | 1 |
| Преобразователь ультразвуковой П111-2,5-К12 | 1 |
| Преобразователь ультразвуковой П111-5-К6 | 1 |
| Преобразователь ультразвуковой П121-2,5-40 | 1 |
| Преобразователь утразвуковой П121-5-65 | 1 |
| кабель Lemo00-Lemo00 1,5м | 2 |
| Программное обеспечение на CD-диске | 1 |
| Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) | 1 |
| Кейс для переноски | 1 |
