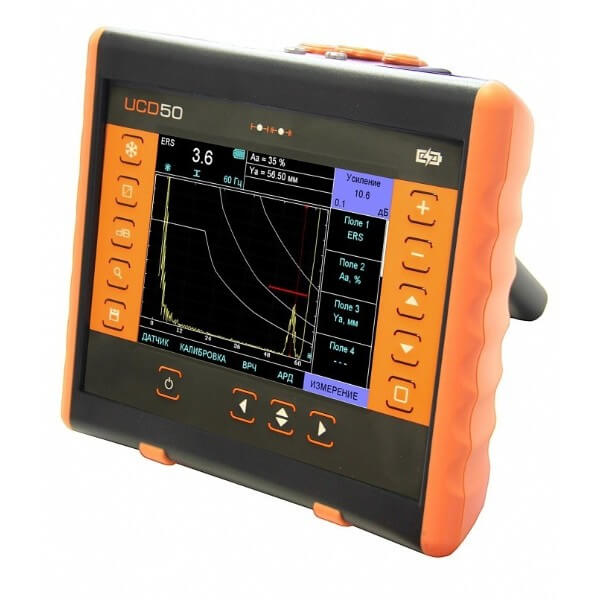

Дефектоскоп модели УСД-50 – ультразвуковой дефектоскоп нового поколения УСД-50 в специально разработанном ударопрочном корпусе с классом защиты IP65 — представляет собой симбиоз суперсовременной электронной архитектуры и новейших программных подходов к обработке сигналов. Помимо традиционных функций, дефектоскоп имеет вход энкодера, позволяющий подключать различные сканеры для построения B-сканов и TOFD развертки контролируемого участка изделия. Уникальный морозостойкий современный экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора — это наилучший выбор для проведения работ в полевых условиях на ярком солнце, а также при отрицательных температурах.
Мощный, легкий и портативный (масса 1,4 кг с аккумулятором), в эргономичном ударопрочном и защищенном корпусе из ABS пластика, прибор устанавливает новый стандарт для современных ультразвуковых приборов ручного неразрушающего контроля. Широкий набор функций включает в себя: автоматическую калибровку преобразователя, функции ВРЧ, АРК, АРД с привязкой по чувствительности, Б-скан, TOFD, режим огибающей, большую память результатов, высокоскоростной интерфейс с ПК. Ультразвуковой дефектоскоп УСД-50 IPS позволяет измерять толщину изделий с большой точностью и обладает всеми функциями по документированию результатов УЗ контроля.
Технические характеристики:
| Развертка | мин.: 0 — 2 мкс макс.: 0 — 2000 мкс регулируемая с шагом 0.01, 0.1, 10 и 100 |
| Задержка | от -5 мкс до 2000 мкс с шагом от 0.01, 0.1, 10 и 100 мкс |
| Максимальная длина контролируемого материала | до 12000 мм (эхо-режим), 24000 мм (теневой режим) |
| Диапазон скоростей | 200 — 15 000 м/с |
| Задержка в призме | 0 — 100 мкс с шагом 0.01, 0.1, 1 мкс |
| Демпфирование | 25 ом / 50 ом/ 1000 Ом |
| Входной импенданс | 50 ом / 600 ом |
| Зондирующий импульс | радиоимпульс, амплитудой 50, 100, 150 или 200 В, с регулируемым числом полупериодов (0,5-10), с изменяемой частотой радиоимпульс, амплитудой 50, 100, 150 или 200 В, с регулируемым числом периодов (0,5-10), и изменяемой частотой радиоимпульса |
| Демпфер зондирующего импульса | регулируемый 0- 500нс с задержкой демпфирования от 0 до 500нс |
| Частота повторений ЗИ | от 20 до 2000Гц с шагом 10, 100 и 1000 Гц |
| Усилитель | широкополосный: 0.1-20 МГц (-6 дБ) с возможностью выбора узкополосных фильтров |
| Диапазон регулировки усиления | 100 дБ, с шагом 0.5, 1, 2 или 6 дБ |
| Временная Регулировка Чувствительности (ВРЧ) | диапазон до 90 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей |
| Кривая Амплитуда-Расстояние (АРК) | построение по 32 точкам, регулируемая по высоте две дополнительные кривые АРК 0-12 дБ от базовой |
| Детектирование |
|
| Отсечка | компенсированная, 0 — 90% высоты экрана |
| Зоны контроля | две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов |
| Автоматическая Сигнализация Дефектов (АСД) | световая для каждой зоны отдельно и звуковая |
| Измерение временных интервалов | от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимуму сигнала или по переходу через «0» |
| Измерение амплитуды | в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала (AWS D1.1), в дБ относительно кривой амплитуда-расстояние (АРК) |
| Дисплей | Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете |
| Память | 200 настроек с А-сигналом 1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола) |
| А-Сигнал | 480 x 300 точек в стандартном режиме 640х480 в полноэкранном режиме |
| Интерфейс | USB |
| Аккумулятор | быстросъемный, Li-ion 10.8В, 5000 mА/ч |
| Время работы | до 15 часов работы от встроенного аккумулятора |
| Внешнее питание | блок питания 220В AC |
| Напряжение питания | 15В / 2,5А DC |
| Диапазон рабочих температур | от -30º C до +55° C |
| Размер (В x Ш x Д) | 200 мм x 225 мм x 80 мм |
| Масса | 1,38 кг с аккумуляторами |
Комплект поставки:
- электронный блок УСД-50 со встроенным Li-ion аккумулятором;
- блок питания сетевой 15В / 220В;
- защитный чехол с блендой и креплением на корпусе оператора;
- кабель Lemo00-Lemo00 1,5м (2шт.);
- Преобразователь ультразвуковой П111-2,5-К12;
- Преобразователь ультразвуковой П111-5-К6;
- Преобразователь ультразвуковой П121-2,5-40;
- Преобразователь утразвуковой П121-5-65;
- Кабель USB для связи с ПК;
- Программное обеспечение на CD-диске;
- Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки);
- Кейс для переноски.
